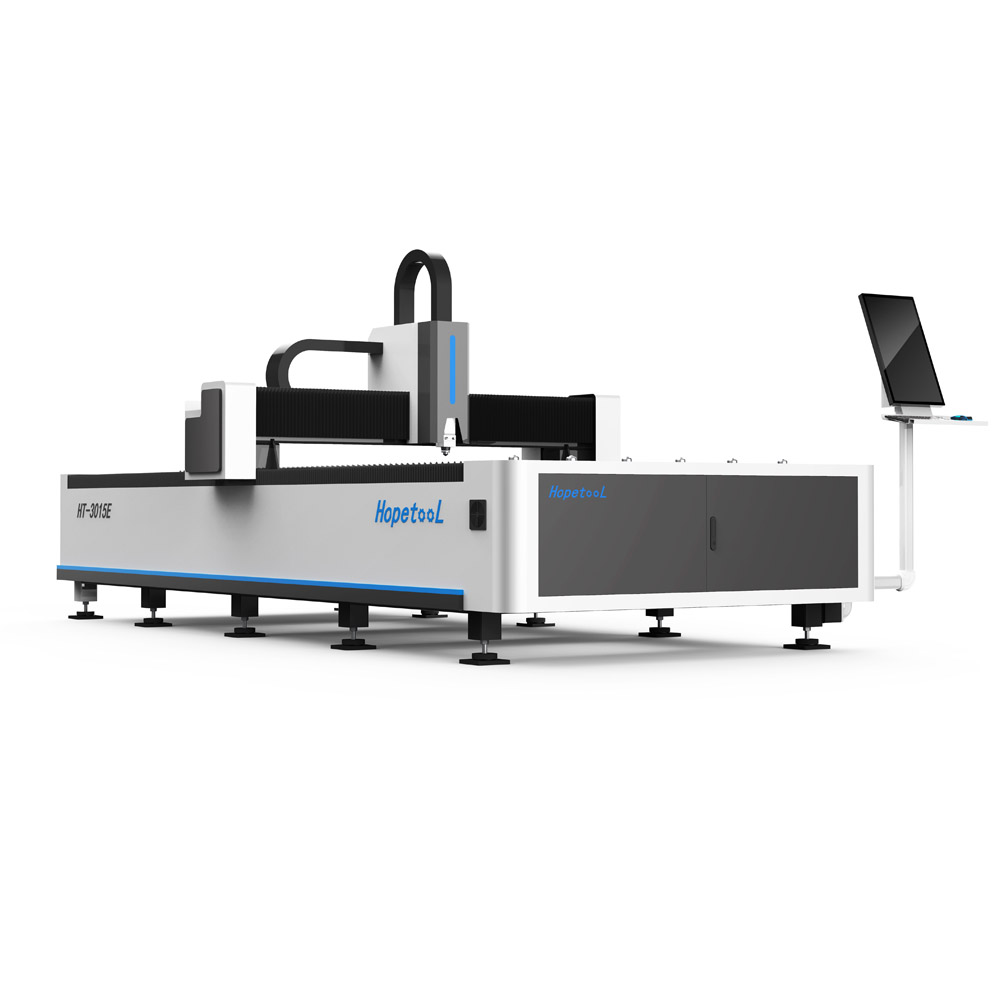

產品介紹
Product description
產品介紹
Product description
1、產品優勢
專業激光光學系統和進口鏡片，穩定可靠；
高效穩定的編程和控制系統，簡單易學人性化，兼容多種 CAD 圖紙格式，智能排料節省成本，自動切割路徑，匹配節省加工時間；
產品能耗少，使用成本低；設備穩定性高，維護簡單方便，維護成本低； 無需模具，柔性加工，能滿足各種異形工件加工要求；
高切割效率，高切割質量，無噪音；高速度，高效率，切割薄板每分鐘速度可達數30 米；切割邊緣質量好，變形小，外觀平整，美觀；
進口高精度伺服電機、導軌、德國原產齒輪齒條，在確保加工效率和加工精確的同時， 大大提高了設備運行穩定性和可靠性。
2、功能特點
床身：退火工藝 消除多余應力，增加床身材料的延展性；床身堅固穩定，有利于激光切割機切割過程中的平穩性；方管焊接經過高溫回火，得到的鐵素體和細粒狀滲碳體的結合物形成的床體，具有綜合力學性能，減少了焊接及加工的應力能保障因床身震動帶來的加工誤差，減低了設備在使用時的損耗。
航空鋁型材：具有抗腐蝕，抗氧化，硬度高，韌性好，延展性好等特點；且重量輕，便于加工時的高速運動，同時具有高度靈活的特點，在滿足精度的情況下，可大幅提高加工速度。
六、工作環境要求
1．環境溫度要求在15-30攝氏度之間。
2．濕度要求為40%-80%，無結露。
3．供電電網要求：380V;50Hz/60A
4．供電電網波動： 5%，電網地線符合國際要求。電壓振幅5%以上的地區，應加裝自動穩壓、穩流裝置。
5．電源接地電阻： ≤4歐姆。
6．安裝設備附近應無強烈電磁信號干擾。安裝地周圍避免有無線電發射站或中繼站。
7．地基振幅：小于50um；振動加速度：小于0.05g。避免有大量沖壓等機床設備在附近。
8．氣壓：86-106kpa.
9．設備空間要求保證無煙無塵，避免金屬拋光研磨等粉塵嚴重的工作環境。
10．必須安裝防靜電地板，連接屏蔽線。
工作冷卻循環水的水質有嚴格要求，必須使用純凈水、去離子水或蒸餾水。
技術參數
Technical Parameters
技術參數
Technical Parameters
2.1 | 光纖激光器 | 1000W激光器 | 1套 | 銳科 |
2.2 | 激光切割頭 | 激光頭 | 1套 | 嘉強 |
2.3 |
機床主機 | 床身結構 | 1臺 | 時效處理板焊 |
X\Y齒輪齒條 | 3套 | 雷特森 | ||
Z軸滾珠絲杠 | 1套 | 臺灣TBI | ||
X/Y/Z軸導軌 | 4套 | 臺灣樂品 | ||
氣動元件 | 若干 | 日本SMC/臺灣亞德客 | ||
電氣元件 | 若干 | 霍尼韋爾 | ||
伺服電機 | 4套 | 臺達 | ||
減速機 | 3套 | 日本新寶 | ||
冷水機 | 1套 | HK | ||
2.4 | 數控及軟件 | 激光切割機系統 | 1套 | 上海柏楚 |
設備型號 | HT-3015 |
激光器類型 | 光纖激光器 |
激光工作介質 | 光纖 |
激光波長 | 1060-1080nm |
額定輸出功率 | 1000w-3000W 銳科光纖器
|
X軸行程 | 1500mm |
Y軸行程 | 3000mm |
Z軸行程 | 200mm |
平板有效切割范圍 | 1500*3000mm |
定位精度 | ±0.02mm/m |
重復定位精度 | ±0.02mm/m |
最大空行速度 | 100m/min |
電源額定參數 | 三相交流380V 50Hz |
設備用電功率 | 11.25kw |
序號 | 名稱 |
1 | 保護鏡片 |
2 | 聚焦鏡 |
3 | 陶瓷體 |
4 | 噴嘴 |
5 | 工具箱 |
技術參數
Technical Parameters
2.1 | 光纖激光器 | 1000W激光器 | 1套 | 銳科 |
2.2 | 激光切割頭 | 激光頭 | 1套 | 嘉強 |
2.3 |
機床主機 | 床身結構 | 1臺 | 時效處理板焊 |
X\Y齒輪齒條 | 3套 | 雷特森 | ||
Z軸滾珠絲杠 | 1套 | 臺灣TBI | ||
X/Y/Z軸導軌 | 4套 | 臺灣樂品 | ||
氣動元件 | 若干 | 日本SMC/臺灣亞德客 | ||
電氣元件 | 若干 | 霍尼韋爾 | ||
伺服電機 | 4套 | 臺達 | ||
減速機 | 3套 | 日本新寶 | ||
冷水機 | 1套 | HK | ||
2.4 | 數控及軟件 | 激光切割機系統 | 1套 | 上海柏楚 |
設備型號 | HT-3015 |
激光器類型 | 光纖激光器 |
激光工作介質 | 光纖 |
激光波長 | 1060-1080nm |
額定輸出功率 | 1000w-3000W 銳科光纖器
|
X軸行程 | 1500mm |
Y軸行程 | 3000mm |
Z軸行程 | 200mm |
平板有效切割范圍 | 1500*3000mm |
定位精度 | ±0.02mm/m |
重復定位精度 | ±0.02mm/m |
最大空行速度 | 100m/min |
電源額定參數 | 三相交流380V 50Hz |
設備用電功率 | 11.25kw |
序號 | 名稱 |
1 | 保護鏡片 |
2 | 聚焦鏡 |
3 | 陶瓷體 |
4 | 噴嘴 |
5 | 工具箱 |
行業應用
Industry Application
應用行業：金屬切割、電氣開關制造、航空航天、糧食機械、紡織機械、工程機械、機車制造、農林機械、電梯制造、特種汽車、家用電器制造、工具加工、IT制造、石油機械制造、食品機械、金剛石工具焊接、齒輪焊接、金屬材料表面處理、裝飾廣告、激光對外加工服務等各種機械制造加工行業。
